KJL自洁式过滤器由高效过滤筒、文氏管、自洁喷头、反吹系统、控制系统、净气室和出风口、框架等组成。

过滤过程：在压缩机吸气负压作用下，KJL吸入周围的环境空气，当空气穿过高效过滤筒时，粉尘由于重力、静电、接触被阻留在滤筒外表面，净化空气进入净气室然后由出风管送出。

自洁过程：当电脑发出指令，电磁阀启动并驱动隔膜阀，瞬间释放一股压力为0.4-0.6mpa脉冲气流，经专用喷头整流喷出，文氏管卷吸，密封、膨胀从滤筒内部均匀的向外冲出将积聚在滤筒外表的粉尘吹落，自洁过程完成。

本过程可用三种方式来控制：一、定时定位，本公司研制的专用的PTG可任意设定间隔时间及自洁时间。二、差压自洁，当压差超指标时，PTG进入自动连续自洁。三、手动自洁，当PTG不工作或粉尘较多时，可采用手动自洁。

反吹自洁过程是间断的每次仅1--------2组处于自洁状态，其余的仍在工作所以KJL具有在线自洁功能以保连续工作。

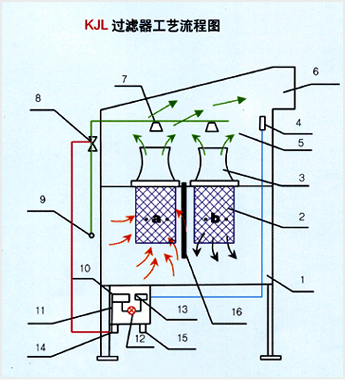

1、吸入机箱 2、过滤筒 3、文氏管 4、负压探头 5、密封箱 6、滤洁空气出口管 7、自洁气源喷头 8、电磁隔膜阀 9、自洁用压缩空气源 10、PLC微电脑 11、PTG电控箱 12、压差报警 13、压差控制仪

14、电磁隔膜阀接线端子 15、电源入口 16、中间隔离板 17、红线自洁控制电源 18、绿线自洁气源 19、蓝线压差信号源 20、a吸入过程 21、蓝自洁过程 22、红箭头为自然空气 23、蓝箭头为净化空气 24、黑箭头为粉尘
